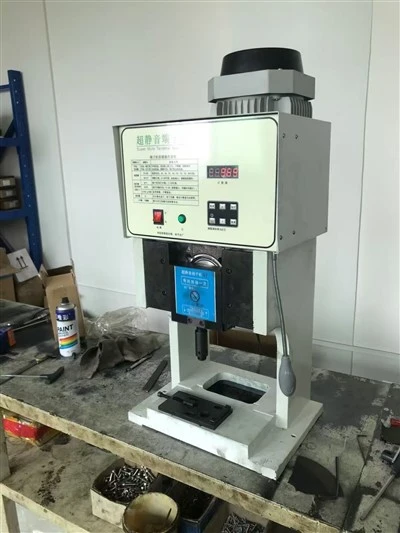

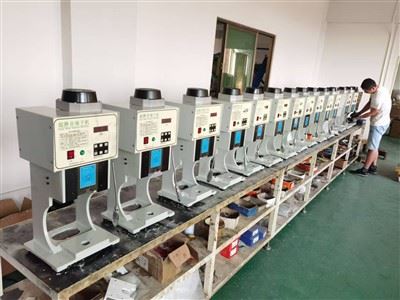

GW-7T Mute Terminal Machine



Introduzzjoni tal-funzjoni tal-magna GW-terminal:

(1) Sommarju

GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T magna terminali hija magna terminali semi-awtomatika b'veloċità għolja, din il-magna hija adattata għal moffa orizzontali OPT, moffa dritta, moffa ta 'qamħ wieħed, 2000 #, 950 # moffa, il-prestazzjoni tal-magna kollha hija aktar stabbli. Il-magna hija sempliċi biex topera, faċli biex tinżamm, iddisinjata għal produzzjoni għolja u manifatturi ta 'manutenzjoni baxxa biex tiffranka l-iskart tal-ispiża tal-produzzjoni matul il-perjodu tal-ħsara, u d-dehra hija sabiħa, l-operazzjoni hija sempliċi u faċli biex tinftiehem.

(2) Introduzzjoni

GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T terminal super silenzjuż magna, bl-użu ta 'teknoloġija ta' konverżjoni ta 'frekwenza ta' teknoloġija għolja, pożizzjonament elettroniku preċiż, il-mutur jibda jaħdem meta crimping, inqas storbju mill-magna terminali tradizzjonali, u iffrankar ta 'enerġija, aġġustament tal-mod konvenjenti u rapidu, biex jiġi evitat il-klaċċ tradizzjonali tal-magna terminali, elettrokalamita u ħsarat komuni oħra.

(3) Funzjoni

l Il-magna hija adattata għal moffa orizzontali OPT, moffa dritta, moffa ta 'qamħ wieħed, 2000 #, moffa ta' enerġija ġdida 950 # moffa, eċċ.

l Vultaġġ stabbli, veloċità għolja, preċiżjoni għolja.

l Terminal tal-kompjuter, terminal DC, terminal wieħed, terminal konġunt.

l Struttura ħafifa, faċli biex tiċċaqlaq il-post tax-xogħol, ħoss ta 'operazzjoni żgħira.

Speċifikazzjonijiet

Mudell	GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T
Kapaċità	1.5/2.0/3.0/4.0/6.0/8.0KG
Rotta	30mm
Provvista tal-Enerġija	220V/50HZ/60HZ
Piż	35/50/-/85/-/-KG
Effiċjenza tax-Xogħol	6000 darba/siegħa



Struttura

Riskju ta' ħruq:

M'għandekx tmiss il-mutur b'idejk għal żmien twil biex tevita ħruq.

Periklu ta' xokk elettriku:

Jekk ikun hemm periklu ta 'xokk elettriku billi tmiss il-parti elettrifikata, tmissx il-mutur jew l-interface tal-linja tal-enerġija b'idejn imxarrbin, jekk ikun hemm fenomenu ta' tnixxija, ħalli l-professjonisti jsewwu.





Istruzzjonijiet:

(1) Aġġusta l-istroke ta 'l-irkupri ta' l-għalf f'firxa wiesgħa.

(2) Aġġusta l-istroke ta 'l-irkupri ta' l-għalf f'medda żgħira.

(3) Aġġusta vertikalment id-dwiefer tat-tmigħ sabiex l-istess toqba taċ-ċinturin tal-materjal tkun fl-istess pożizzjoni trasversali.

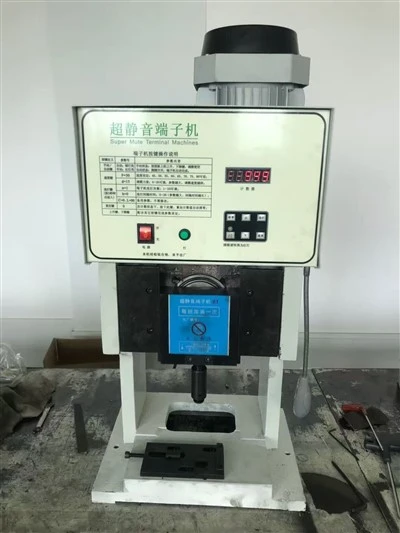

Istruzzjonijiet ta' tħaddim:

1) Swiċċ tal-enerġija: Mixgħul jindika li l-magna tat-terminal hija mixgħula, mitfija tindika li l-magna tat-terminal hija mitfija.

2) Dawl: ikklikkja biex tixgħel, irrepeti biex titfi.

3) Skrin tal-wiri: Meta l-magna tat-terminal tkun qed taħdem, in-numru ta 'drabi użati jingħadd b'mod preċiż.

4) Zeroing: Ċara l-counter. Irrisettja: Meta l-enerġija tkun mixgħula, il-magna ma taħdimx kif suppost. Uża ċ-ċavetta reset biex tirrestawra l-magna għax-xogħol normali.

5) Indikatur: aħmar jindika manwali, aħdar jindika awtomatiku.

6) Awtomatiku/manwali: Aqleb bejn awtomatiku u manwali.

7) Manwal 'il fuq: Meta d-dawl indikatur ikun aħmar, żomm iċ-ċavetta b'idejk u ċċaqlaq is-slider 'il fuq.

8) Manwal isfel: Meta d-dawl indikatur ikun aħmar, żomm iċ-ċavetta b'idejk u ċċaqlaq is-slider 'l isfel.

9) Anke play: żomm it-tasti even play għal 5-10 sekondi, N=01 se jidher fuq l-iskrin tal-wiri, li jfisser li t-terminal agħfas is-swiċċ biex tilgħab darba, jekk trid tilgħab 5 darbiet issettjat N=5, agħfas il-manwal up key huwa plus, agħfas il-manwal down key huwa nieqes.

10) Veloċità: Agħfas it-tasti tal-veloċità u numru bejn F=40-80 jidher fuq il-wiri. F=40 jindika l-iktar veloċità baxxa u F=80 jindika l-iktar veloċità mgħaġġla. Jekk għandek bżonn tissettja l-veloċità, agħfas il-buttuna manwali.

Prekawzjonijiet:

(1) Il-wrench għandha titneħħa meta tibda l-iswiċċ tal-enerġija.

(2) Il-punch għandu jiġi aġġustat għall-ogħla pożizzjoni qabel ma jibda.

(3) Evita li tolqot diversi terminali.

(4) Ikkonferma jekk il-vultaġġ huwiex normali (jekk jogħġbok installa regolatur) biex tiżgura l-ħajja tal-magna.

(5) Għall-fini tas-sigurtà, kun żgur li ż-żewġ idejn iħallu diversi magni qabel ma tibda l-iswiċċ tal-enerġija.

(6) Meta l-operatur jaġġusta l-moffa, il-magna għandha tkun fi stat manwali (jiġifieri, id-dawl indikatur huwa aħmar).

(7) Issolvi l-problemi u manutenzjoni

A. Is-swiċċ tas-sieq huwa ħażin, ibdelha.

B. Iċċekkja l-iswiċċ tal-prossimità meta jseħħu sejħiet kontinwi.

C. Fjus minfuħ, ibdelha.

D. Azzjoni mekkanika bil-mod, żejt 1-3 darbiet kuljum għat-toqba taż-żejt tas-slajder, temperatura tal-ambjent tax-xogħol mekkaniku (-2-50 grad ).

E. Ħsara tal-mutur (duħħan, riħa), tagħti attenzjoni lill-vultaġġ tal-mutur.

F. Il-kaptan tal-karta tal-moffa ma jistax jiżżerżaq 'il fuq u' l isfel, dawwar il-kamin tad-denb taż-żarżur b'wrench, sabiex iż-żarżur imexxi l-blokka tal-islajds 'l isfel

G. Issuq il-punch, ara jekk is-sikkina tal-irbattar hijiex iweġġgħu, tobrox it-terminal imwaħħal fuq is-sikkina.

H. Sostituzzjoni tal-cutter:

Nota: Jekk jogħġbok poġġi l-magna fl-istat manwali meta tbiddel is-sikkina.

L-aġġustament ġenerali tal-għoli tal-moffa: ħoll il-kamin tal-ippressar tal-punch, dawwar il-kamin ta 'aġġustament b'virga tonda żgħira (hemm 6 toqob fuq iċ-ċirkonferenza), lejn l-arloġġ għall-parti ta' fuq, kontra l-arloġġ għall-inqas (kull dawra ta 'toqba ugwali { {1}}.25 mm), aġġusta l-punch għall-pożizzjoni xierqa, u mbagħad illokkja l-kamin tal-ippressar tal-punch (jiġifieri, aġġusta l-għoli tal-crimping tal-qalba).

b. Is-sikkina ta 'fuq ta' barra u l-aġġustament tal-waqgħa tas-sikkina ta 'ġewwa ta' fuq: agħfas il-PVC l-għoli tas-sezzjoni tal-irfinar, ħoll il-kamin fuq is-sikkina, iġbed l-assi tar-rotazzjoni, hemm total ta 'tmien indikaturi, iktar ikun kbir in-numru, il- Għoli tax-xafra tal-PVC aktar baxxi, kull differenza ta 'għoli indikatur ta' 0.1mm, aġġustat għall-pożizzjoni xierqa (jiġifieri, aġġusta l-għoli tal-crimping tal-ġilda tal-wajer).

c. Aġġustament tal-parti tal-għalf:

① Agħfas il-buttuna 'l fuq u' l isfel biex tmexxi s-slider lejn l-ogħla punt, itlaq il-valv tal-pressjoni, dawwar il-kamin li jaġġusta l-għalf lejn l-arloġġ, kontra l-arloġġ 'il quddiem, u ibgħat it-terminal fiċ-ċentru tax-xafra.

② Aġġusta l-folja slide għall-pożizzjoni xierqa u l-aġġustament ikun komplut.

Eċċezzjoni protezzjoni u tqandil

Kodiċi tal-wiri	Tifsira tal-kodiċi	Metodu ta 'trattament
E-0	Protezzjoni tal-ħardwer	Iċċekkja għal short circuit
E-0U	Vultaġġ żejjed	Vultaġġ żejjed tal-provvista
E-LU	Undervoltage	Il-vultaġġ tal-provvista tal-enerġija huwa baxx wisq. Proċedura
E-0H	Is-sewwieq iżżejjed	Iċċekkja jekk il-fann fil-vent tal-egżost tal-kaxxa tal-enerġija jieqafx

Fixturedebugging u installazzjoni

Immuntar tax-xafra

Xafra tal-magna terminali ġeneralment għandha 4 biċċiet (sikkina ta 'ġewwa ta' fuq, sikkina ta 'barra ta' fuq, sikkina ta 'ġewwa t'isfel, sikkina ta' barra t'isfel)

Wara li tħoll il-viti tat-twaħħil tas-skieken ta 'fuq u t'isfel, poġġi x-xafra fil-pożizzjoni murija fil-figura ta' hawn fuq (il-ftuħ tas-skieken ta 'ġewwa ta' fuq u ta 'isfel huwa iżgħar mill-ftuħ tas-skieken ta' barra, tinstallax is-skieken ta 'ġewwa u is-skieken ta’ barra fid-direzzjoni opposta). Meta tinstalla x-xfafar ta 'fuq, oqgħod attent għall-ftuħ tax-xafra, u aġġusta l-waqgħa bejn is-skieken ta' ġewwa ta 'fuq u ta' fuq skont it-terminali u l-wajers tiegħek. Ġeneralment, il-ftuħ tas-sikkina ta 'barra għandu jkun ogħla mill-ftuħ tas-sikkina ta' ġewwa, u mbagħad jerġa 'jillokkja l-kamin tas-sikkina ta' fuq u t'isfel biex tlesti l-installazzjoni tax-xafra. Meta tinstalla x-xafra, kun żgur li tallinjaha, u ma tagħfasx affarijiet oħra ħdejha biex tevita li x-xafra titkisser.

Wara li x-xafra tkun installata, il-pożizzjonijiet ta 'quddiem u ta' wara tad-die tal-għodda t'isfel jeħtieġ li jiġu aġġustati biex jiġi żgurat li d-die tal-għodda ta 'fuq ikun allinjat mal-die tal-għodda t'isfel meta jiġi ppressat 'l isfel mill-punch. L-ewwel issettja t-terminal għall-mod manwali u agħfas "up" jew "L isfel". Fl-istess ħin, osserva jekk is-skieken ta 'fuq u ta' isfel humiex allinjati min-naħa tal-lemin. Jekk ma jkunux allinjati, ċċaqlaq il-kuxxinett tal-għodda t'isfel 'l ġewwa jew 'il barra biex tallinja s-skieken ta' fuq u t'isfel. Il-metodu ta 'ċaqliq tal-pożizzjoni t'isfel tal-kuxxinett tal-għodda huwa li tinħall il-viti tal-iffissar fuq iż-żewġ naħat (Figura A), u dawwar il-kamin aġġustabbli fin-nofs biex timxi 'l quddiem u lura. Imxi għall-pożizzjoni xierqa u mbagħad illokkja l-viti li jiffissaw.

Wara li jitlestew il-passi ta 'hawn fuq, huwa wkoll meħtieġ li tiġi aġġustata l-puplesija tal-punch, u meta x-xfafar ta' fuq u t'isfel ikunu fl-iktar punt baxx, id-distakk bejn ix-xfafar ta 'fuq u t'isfel huwa biss terminali crimped biex jiġu crimped. Jekk għandek bżonn biss li tirfina l-pum tas-sikkina ta 'fuq, iġbed il-pum ta' "irfinar qatra" fil-figura, u dawwar il-pum għall-pożizzjoni xierqa. (Prinċipju: Il-pum ta 'l-irfinar tal-puplesija huwa polyhedron, u l-għoli ta' kull wiċċ mhuwiex l-istess, sabiex taġġusta l-puplesija). Jekk għandek bżonn iżżid jew tnaqqas ħafna l-puplesija, l-ewwel ħoll il-"kamin li jiffissa 1" u "kamin li jiffissa 2" fil-figura hawn taħt, u mbagħad daħħal il-wrench hex bid-daqs xieraq fit-"toqba tal-aġġustament tal-puplesija, dawwar kontra l-arloġġ għal żid il-puplesija (ħalli x-xafra ta 'fuq taqa' aktar baxxa), u naqqas il-puplesija lejn l-arloġġ (nota: lejn l-arloġġ u kontra l-arloġġ jeħtieġ li titqies mill-qiegħ up). Waqt li taġġusta l-puplesija, agħfas il-buttuna "L isfel" jew "Up" fil-mod manwali biex tbaxxi l-punch sal-iktar punt baxx, iċċekkja d-distakk bejn is-skieken ta 'fuq u t'isfel sakemm id-distakk ikun adattat, u mbagħad illokkja t-tnejn. viti li jiffissaw.

Permezz tat-terminal

Wara li x-xafra tiġi aġġustata, it-terminal jista 'jiddaħħal fil-moffa. It-terminal għandu jiġi ffissat fuq ir-rack tal-iskarigu l-ewwel. Il-pjanċa tal-gwida, il-bord tal-għalf, it-terminal cutter, u n-naħa li ġejja se jispjegaw kif tiddaħħal it-terminal fil-bord tal-għalf u s-sikkina tat-tqattigħ:

Neħħi l-kamin tal-pożizzjonament tal-pjanċa tal-għalf fuq in-naħa tat-terminal u neħħi l-għatu tal-pjanċa tal-għalf (kif muri fil-Figura 1 hawn taħt).

Neħħi l-kamin tat-twaħħil fil-figura ta 'hawn fuq, jiġifieri, tista' tbaxxi l-pjanċa tal-kopertura tal-għalf (kif muri fil-Figura 2), u mbagħad daħħal iċ-ċinturin tal-għalf tat-terminal fit-tarf tal-pjanċa tal-għalf (kif muri fil-Figura 3) , clamp il-pjanċa tal-kopertura tal-għalf sat-tarf tat-terminal (kif muri fil-Figura 4), imbotta l-pjanċa tal-kopertura tal-għalf, imbotta t-terminal sa l-aktar tarf tal-pjanċa tal-għalf, u mbagħad illokkja l-kamin tal-pjanċa tal-kopertura tal-għalf. Oqgħod attent għas-sieq tal-għatu tal-wajer tat-terminal fuq barra tal-pjanċa tal-kopertura. Il-bqija huwa ġewwa l-għata.

Poġġi l-pjanċa tal-kopertura lura fil-magna, u uża ċ-ċinturin tal-materjal terminali biex tgħaddi mit-toqba tat-tqattigħ (kif muri fil-figura li ġejja), mexxi l-bord 'il quddiem u lura, sabiex id-denb tat-terminal ikun issikkat għas-sikkina (l-iskop huwa li tagħfas is-sikkina ta 'fuq u t'isfel għall-pożizzjoni xierqa tat-terminal), u mbagħad tissakkar il-kamin tal-iffissar tal-pjanċa tal-materjal, id-dwiefer tar-ritorn tal-materjal jintuża biex jillokalizza l-pożizzjoni tal-wajer u r-ritorn tal-materjal. Il-folja tar-ritorn għandha tkun qrib il-pożizzjoni tax-xafra, iżda ma tistax tiġi ppressata mix-xafra. Wara li taġġusta l-pożizzjoni tal-folja tar-ritorn, tista 'tħalli l-parti ta' fuq tal-linja tilħaq il-folja tar-ritorn kull darba li tpoġġi l-wajer, ittejjeb l-effiċjenza tax-xogħol u l-eżattezza.

(3)Aġġustament tal-għalf

Ħoll il-"kamin li jiffissa l-irkupri ta 'l-għalf" sabiex l-"irkupri ta' l-għalf" jista 'jiddaħħal fiċ-ċentru tat-toqba taċ-ċinturin tal-materjal terminali, imbagħad illokkja l-kamin li jiffissa l-grab ta' l-għalf, dawwar il- "valv crimp" biex tagħmilha fl-istat li jaqa '( l-iskop huwa li tagħfas it-terminal u ma tħallix it-tarf jiċċaqlaq, it-terminal għandu jitpoġġa 'l isfel meta tibda crimping it-terminal, inkella t-terminal jimxi), u mbagħad aġġusta l-punch għall-ogħla punt fil-manwal mod. Iġbed terminal direttament taħt ix-xafra, agħfasha manwalment 'l isfel, u mbagħad imbotta l-punch sal-ogħla punt. Osserva jekk it-terminal imbuttat huwiex direttament taħt ix-xafra. Jekk le, ħoll il-kamin tal-aġġustament u aġġusta manwalment il-kamin tal-aġġustament sabiex it-terminal ikun direttament taħt id-die tal-għodda, u mbagħad illokkja l-kamin tal-aġġustament. Imbagħad aġġusta l-pożizzjoni tal-folja slide sabiex it-terminal biss jesponi ċ-ċinturin tal-materjal tat-terminal li jmiss bħala t-toqba fejn tinsab id-dwiefer tal-għalf (kif muri fil-figura). Id-dwiefer ta 'l-għalf huwa fit-toqba kwadra, u l-folja slide għandha tkopri t-toqob l-oħra biex tesponi t-toqba kwadra tat-terminal li jmiss.

F'dan il-punt, l-aġġustament tal-moffa tlesta, tista 'tpoġġi l-wajer fil-pożizzjoni murija fil-figura li ġejja, fil-modalità manwali biex crimp terminali biex tara kif l-effett huwa, l-effett mhuwiex ideali, jista' jiġi aġġustat skond l-istruzzjonijiet ta 'hawn fuq. Jekk l-effett huwa sodisfaċenti, tista 'taqleb għall-mod awtomatiku u tuża l-iswiċċ tas-sieq biex taħdem.
