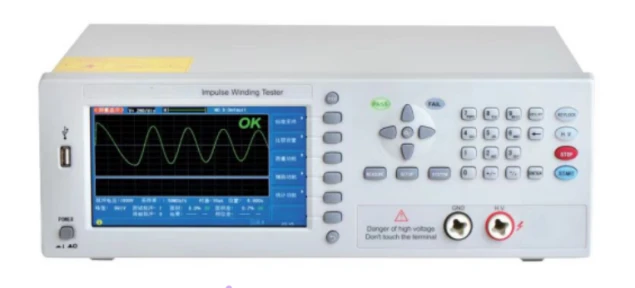

Impuls WindingIiTesterng
Mudell: GW-IT15
Vultaġġ tal-impuls tal-ħruġ: 100V ~ 5000V 10Vpass 5% 10V
nductance testrange：>10μH
Enerġija tal-impuls massimu:0.25J
Deskrizzjoni
I. Speċifikazzjoni: Parametri tekniċi ewlenin:
| Mudell | GW-4T15-5KV | GWHT15-3KV | GW-4T15-10kV | |
| Outputpulse vultaġġ | 100V~5000V 10V pass 5% 10V |
100V-300V10V pass 5% ± 10V |
300V~ 10000y pass 5% ± 10V |
|
| testrange ta 'ductance | >10μH | |||
| Enerġija tal-impuls massimu | 0.25J | |||
| Wiri Żona tal-wiri tal-forma tal-mewġ Uri kontenut |
LCD grafiku ta '800 × 480 dot matrix 650 × 250 dot matrix Wirja mkabbra, parametri tas-setup, wavefoms standard u tat-test, paragun riżultati, informazzjoni dwar il-fajls, eċċ |
|||
| Teħid ta' kampjuni tal-forma tal-mewġ | Rata ta 'kampjunar: 100MSa/s ~ 100kSa/s, total ta' 10 passi Riżoluzzjoni: 8bits Punt tal-kampjun: 6500bytes |
|||
| Kampjunar ta' forma ta' mewġ standard | Ċiklu kontinwu, ċiklu wieħed, kampjun wieħed (sa 32 darba medja tal-kampjun funzjoni) |
|||
| impedenza nput | 10MQ | |||
| Veloċità tal-kejl | Massimu 15-il darba/sek | |||
| Numru ta' impulsi | Testpulse | 1 ~ 32 darba programmabbli | ||
| Degaussing polz | 0~16-il darba programmabbli | |||
| Uri kejl tal-wavefom | Vultaġġ, Ħin, Frekwenza | |||
| Trigger mode | Intemal InternalManual Man μAl (bil-kontroll tas-sieqFoot)/Extemal/Bus | |||
| Metodi ta' Tqabbil | Tqabbil tad-Daqs taż-Żona, Tqabbil taż-Żona DH Corona Companison,PhaseDiff Paragun |
|||
| Ripetibbiltà taż-Żona | ±1% | |||
| Ripetibbiltà tad-Differenza taż-Żona | ±1% | |||
| Riżultat tal-ġudizzju | Wiri ta' PASS, FAIL, wiri LED, allarm tal-buzzer | |||
| Għażla tal-volum tal-allarm | Twil Twil, Bass twil, Ton Qasir Singolu, Ton Qasir Doppju, Mitfi | |||
| Memorja | nternal:200 grupp ta 'fajls USB Estern | |||
| Interface | MANDLER(START,WAQQF,GASSA,NG,BUSY,EOC.),RS232C EEE488(Għażla),USBDEVICE,USBHOST |
|||
| Volum u piż | 400mmx132mmx300mm, piż 8.0Kg. | |||
II.Deskrizzjoni fil-qosor
It-tester tal-coil tal-polz tas-serje GW-IT15 huwa ddisinjat apposta għall-ħtiġijiet tal-ittestjar tal-komponenti tal-wajer tal-wajer, l-użu ta 'ċċarġjar ta' vultaġġ għoli ta 'capacitor żgħir (enerġija tat-test baxxa) u l-coil li għandu jiġi ttestjat biex jifforma reżonanza parallela tal- RLC, bl-attenwazzjoni tal-forom tal-mewġ oxxillanti, permezz ta 'għoli sa 100Msps (jistgħu jiġu personalizzati għal 200Msps) u l-preċiżjoni tal- ipproċessar ta 'kampjuni u tekniki analitiċi, jistgħu jiġu ttestjati għall-coil mill-korp ta' l-insulazzjoni hija ħażina (dawra għal dawra short-circuiting, short circuit bejn saffi, degradazzjoni tal-prestazzjoni ta 'insulazzjoni, eċċ.), sabiex il-manifatturi u l-utenti tal-komponenti jkunu jistgħu b'mod aktar effettiv għall-kontroll tal-kwalità tal-prodott. Short circuit bejn dawriet, short circuit bejn saffi, degradazzjoni tal-prestazzjoni tal-insulazzjoni, eċċ.), sabiex il-manifatturi u l-utenti tal-komponenti jkunu jistgħu jkunu aktar effettivi għall-kontroll tal-kwalità tal-prodott.
Il-veloċità tal-kejl tal-istrument tas-serje GW-IT15, it-test tar-ripetibbiltà tal-forma tal-mewġ, tista 'tintuża ħafna f'muturi, transformers tal-frekwenza, relays,
transformers tal-provvista tal-enerġija tal-iswiċċjar, kolji ta 'demagnetization, eċċ mill-komponenti tal-ferita tal-wajer enameled; Is-serje GW-IT15 tista 'tiġi applikata għal sistema ta' test awtomatizzata biex ittejjeb ħafna l-effiċjenza tat-test.
III. Informazzjoni dwar l-Ordni
●GW-IT15-3KV Ħruġ tal-vultaġġ tal-polz: 100-3000V
●GW-IT15-5KV Ħruġ tal-vultaġġ tal-polz: 100-5000V
●GW-IT15-10KV Ħruġ tal-vultaġġ tal-polz: 100-10000V
●GW-IT15S-22 Test tal-Kanal, Ħruġ tal-Vultaġġ tal-Impuls: 100-5000V
●GW-IT15S-44 Test tal-Kanal, Ħruġ tal-Vultaġġ tal-Impuls: 100-5000V
●GW-IT15S-88 Test tal-kanal, output tal-vultaġġ tal-polz: 100-5000V
●GW-IT15S-XX10 kanali-100 kanali, output tal-vultaġġ tal-polz:
100-10000V, jistgħu jiġu personalizzati skond il-ħtiġijiet tal-klijent.
IV.Prinċipju Avvanzat tat-Test tal-Impuls
L-hekk imsejjaħ "test tal-polz ta' komponenti mdawrin bil-wajer" huwa impulsi ta' vultaġġ mhux distruttivi, ta 'veloċità għolja u ta' enerġija baxxa applikati għat-test
biċċa biex tanalizza u tqabbel il-forom tal-mewġ tal-formoli tal-mewġ tat-test tajbin u difettużi għall-iskop li tiġġudika s-serje GW-IT15 ta 'skrin kbir, rata ta' kampjunar ultra-għolja, teknoloġija ta 'proċessar ta' prestazzjoni għolja, sabiex il-klijent jiddistingwi b'mod intuwittiv id-differenza bejn difettuż u prodotti tajbin. Is-serje GW-IT15 għandha skrin kbir, rata għolja ta 'kampjunar u teknoloġija ta' pproċessar ta 'prestazzjoni għolja.
Funzjoni tat-test tal-korona V.Powerful
Jista 'jiġi personalizzat sa 200Msps rata ta' kampjunar b'veloċità għolja, estrazzjoni preċiża ta 'informazzjoni tal-korona, u hija mgħammra b'funzjoni tal-wiri tal-korona, wiri tal-korona f'daqqa t'għajn, il-prestazzjoni tal-prodott li tagħmel biex tevita problemi qabel ma jseħħu, ittejjeb ħafna l-kwalità tal-prodott .
VI.Kapaċitajiet uniċi ta 'ttestjar distruttiv
Test distruttiv huwa mod tat-test li jibda mill-vultaġġ tal-bidu, jieħu l-vultaġġ tal-pass bħala l-pass tal-vultaġġ, jispiċċa bil-vultaġġ tat-terminazzjoni u jingħaqad mal-komparatur għal tqabbil, li jintuża biex jiġġudika l-valur tal-limitu li jiflaħ il-vultaġġ tal-partijiet ittestjati, li jistgħu jgħinu lill-klijenti jkunu jafu l-vultaġġ jiflaħ valur tal-prodotti tagħhom stess u jservu bħala r-referenza għall-issettjar tal-vultaġġ tat-test.
VII.Kapaċitajiet ta' ttestjar ta' kanali doppji u quad-kanal estiżi
GW-IT15S-2 b'żewġ kanali, GW-IT15S-4 b'erba 'kanali jistgħu jiltaqgħu mal-klijent fuq l-istralċ tat-tip Y (tliet fażijiet b'erba' wajers), tliet fażijiet
ħtiġijiet tat-test tal-istralċ ta 'tliet wajers, test tal-istralċ tal-mutur darba, biex jiġu evitati problemi tat-test tal-qlib multipli, ittestjar mgħaġġel, effiċjenti u kost-effettiv, imfaħħar b'mod wiesa' mill-klijenti.
Jista 'jkun mgħammar ukoll b'kaxxa tal-iskaner b'ħafna kanali esterni, bħal kaxxa tal-iskaner ta' 8-kanali tipiċi.
VIII.KARATTERISTIĊI:
●65k kulur 7-pulzier TFT 800 * 480 HD display, Ċiniż u Ingliż interface ta 'operazzjoni fakultattiva
●100Msps waveform rata ta 'kampjunar, 6500bytes fond tal-memorja (200Msps jistgħu jiġu personalizzati).
●Testjar ta 'veloċità għolja, sa 15-il darba/sek.
●Erba 'metodi ta' ġudizzju ta 'paragun tal-forma tal-mewġ: żona, differenza taż-żona, corona u differenza tal-fażi
●Excellent vultaġġ stabbilità, ripetibbiltà tat-test, biex jiżguraw l-istabbiltà tat-test
●Powerful analiżi tal-korona u funzjoni ta 'estrazzjoni, tħaffer il-problemi potenzjali ta' insulazzjoni tal-prodott.
●Automatic iffrankar tal-parametri tal-istrument u l-funzjoni tat-tagħbija tal-fajl power-on.
●Waveform vertikali zoom, zoom orizzontali u jiċċaqalqu funzjoni, faċli biex josservaw id-dettalji
●Sample medja funzjoni, sa 32 darba ta ' l-ipproċessar tal-medja tal-forma tal-mewġ standard
●Modalità ta 'akkwist standard awtomatiku, awtomatikament agħżel ir-rata ta' kampjunar xierqa
●L-ittestjar distruttiv għalik biex tagħżel il-vultaġġ tat-test xieraq
●Demagnetization polz applikazzjoni biex jiżguraw mewġa tat-test konsistenti aġġornament verżjoni Firmware permezz USB HOST.
●Foot-control interface għal kejl malajr u faċli.
Interfaces estensivi għal Handler, RS232C, USB Device, USB Host, u GPIB (mhux obbligatorju). Jipprovdi sa 4 kanali ta 'ttestjar, jista' jittestja kwalunkwe konnessjoni tal-mutur bi tliet fażijiet delta u stilla, mutur ta 'fażi waħda prinċipali u viċi tkebbib, prinċipali u viċi tkebbib, prinċipali u viċi + prinċipali u viċi tkebbib, biex tissodisfa l-firxa sħiħa tal-ittestjar tal-mutur dawra għal dawra, tista 'wkoll tipprovdi 4 tkebbib, u tista' wkoll tipprovdi 4 testing tal-istralċ. Jista 'wkoll jipprovdi funzjoni tat-test tal-iskannjar ta' 4 stralċ u funzjoni tat-test tal-paragun tal-istralċ.
